Ugradni vodokotlić Ecology za suvu ugradnju (gips kartonske ploče)

AM101/1120E Sádromodul

Detalji o proizvodu

Detalji o proizvodu

Tehničke specifikacije

Priključak za vodu sa zadnje ili gornje strane kroz montažne rupe	G1/2 "
Funkcionalni opseg pritiska vode	0,05 – 1,6 MPa
Preporučeni opseg pritiska vode	0,3 – 0,5 MPa
Veliko ispiranje	3 – 6 l
Malo ispiranje	2 – 4 l
Uobičajena postavka velikog ispiranja	4 l
Uobičajena postavka malog ispiranja	2 l
Higijenska rezerva	2 l
Količina vode u cisterni	6 l
Test opterećenja	400 kg

Primena

Za zidne toalete s volumenom ispiranja od 2/4 l
Za ugradnju ispred potpornog zida ili na konstrukciju od gips kartona
Za debljinu poda 0–200 mm
Za ugradnju zidnih WC školjki sa priključnim korakom od 180 mm ili 230 mm

Karakteristike

Uključen je dozator za tablete vodokotlića
Podesive nožice za ankerisanje i sistem opružne brave, dometa 0–200 mm
Vidljive oznake za nivelisanje i središnju liniju
Nosač klizne šine konektora odvoda može se postaviti u osam položaja između 0–93 mm
Ugaoni ventil sa mogućnošću spajanja na Mepla sistem cevovoda
Okvir omogućava ankerisanje na zasebnu dovoljno čvrstu pregradu od gipsanih ploča, ispred nosećeg zida
Instalirani modul prekriven je pločom od gips kartona i nisu potrebni dodatni elementi za pričvršćivanje ili ankerisanje
Konstrukcija polistirenske izolacije sprečava stvaranje kondenzacije na površini rezervoara i prigušuje vibracije rezervoara u građevinsku strukturu
Pripremljen za spajanje nosača sa konverzijom DG 1/2” za daske za bide i sprejeve
Šarke vodokotlića izrađene od dvokomponentnog materijala izoluju prenos vibracija iz zgrada
Mogućnost naginjanja vodokotlića za jednostavnu ugradnju u drvene građevinske zgrade ili mobilne ćelije
Pogodno za ugradnju daljinskog ispiranja ili senzorskog ispiranja
Dvostruko ispiranje nezavisno podesivo sa higijenskom rezervom
Kompatibilno sa svim tipkama ALCA
Radovi na održavanju bez upotrebe alata
Napajanje vodom otpozadi/odozgo
Ispiranje koje štedi vodu: 2 l malo ispiranja, 4 l veliko ispiranje
Cisterna je izrađena iz jednog dela, čime se osigurava 100% nepropusnost
Poklopac servisnog otvora pojednostavljuje montažu i sprečava prodiranje vlage i nečistoća
Dubina ugradnje podesiva od 20–95 mm
Dubina ugradnje 125 mm
Materijal okvira: metal presvučen prahom

Norme

EN 14124, EN 14055

Logističke informacije

Količina (pakovanje)	1 kom
Količina (paleta)	15 kom
Dimenzije (komad)	1130×145×520 mm
Težina (komad)	13,6405 kg
Težina (pakovanje)	13,6405 kg
Težina (paleta)	224,6075 kg

Obim isporuke

Vodokotlić s ventilom za punjenje i ispiranje
Samonoseći okvir
Navoj 1/2" za priključak vode sa integrisanim ugaonim ventilom 1/2"–3/8"
Set za fiksiranje: vijak Ø8 × 60 - 4 kom, tipla Ø12 - 4 kom
Materijal za pričvršćivanje za učvršćenje WC školjke: navojna šipka M12 - 2 kom, podloške - 4 kom, poklopac - 2 kom, navrtka - 2 kom, štitnik navoja - 2 kom
Spojnica kolena odvoda HT 90/90 polietilen, PE-HD
Redukcija odvoda HT 90/110 polietilen, PE-HD
Zaptivka dovoda, PP izlaz, umotavajuća zaptivka
Zaptivka drenaže, PP priključak, zaptivka priključka
Set završnih čepova za zaštitu rupa za povezivanje tokom instalacije sistema
Poklopac otvora za servis iz dva dela jednostavno je podesiv
Set za umetanje toaletnih tableta

Spare parts

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Wrapping seal 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0043B-ND	Inner board for WC systems
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M916-ND	Fixation set
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems

Downloads

Tutorijali i još mnogo toga

Naziv dokumenta	Veličina	Postupak
AM101/1120E Sádromodul - Installation instructions.pdf	9.77 MB	Preuzmite

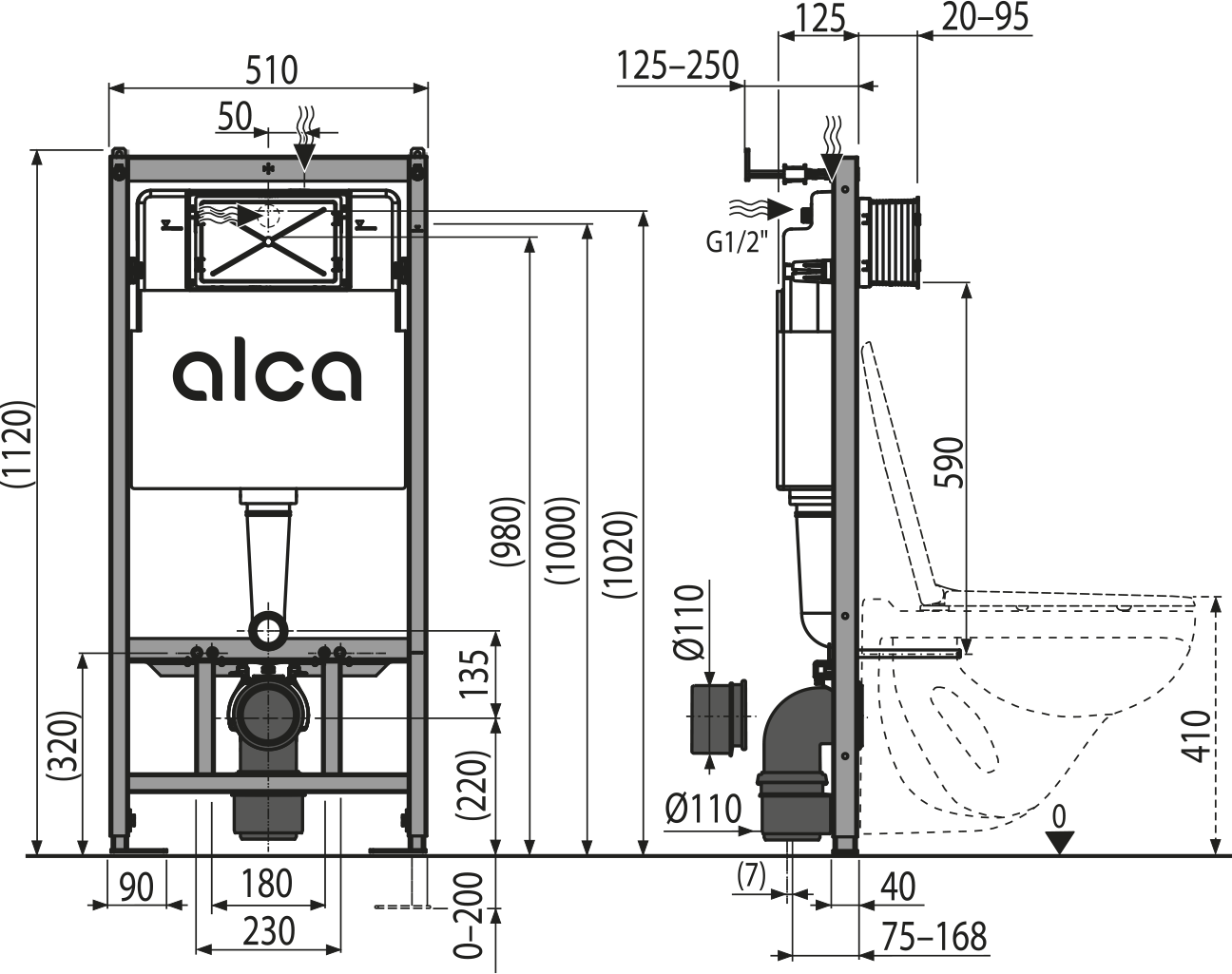

AM101/1120E Sádromodul - CAD drawing.dwg	881.5 kB	Preuzmite
